Izbira desnega 3- velikosti faznega okvira motorja

Predstavljajte si, da je vaša skrbno zasnovana proizvodna linija, vendar zaradi napačne velikosti okvirja električnega motorja povzroči hude vibracije, pogoste poškodbe ležaja in celo nepričakovane zaustavitve - vsaka prekinitev je izguba učinkovitosti in dobička . Po statističnih podatkih približno 70% porabe električne energije na industrijskih polju prihaja iz podatkovnih sistemov (mednarodnih podatkov o energiji) in International Energy Agency Podatki) in International Energy AgencNapačna velikost okvirja je pogost "nevidni morilec", ki vodi do nizke učinkovitosti motorja in skrajšane življenjske dobe .





Preprosto povedano, velikost okvirja motorja (na primer skupni 80, 90, 100, 112, 132 itd. Težava, sprožila bo vrsto verižnih reakcij:



• Fizična namestitev katastrofa:Položaj luknje se ne ujema, višina središča gredi se ne ujema, motorja sploh ni mogoče namestiti na opremo in projekt je neposredno naseljen .
• Učinkovitost je močno znižana:Neprimerljivi okvirji lahko povzročijo slabo odvajanje toplote motorja (pregrevanje), povečana vibracija, naraščajoča hrup in izhodna moč in učinkovitost so daleč pod nazivno vrednostjo .
• Življenjska doba je močno zmanjšana:Nenormalna vibracija in stres bosta pospešila obrabo ležajev, poškodovala izolacijo navijanja in povzročila, da se motor "upokoji" zgodaj, zaradi česar je zamenjava drago .
• Varnostne nevarnosti:Huda vibracija ali pregrevanje lahko povzroči električne ali mehanske okvare, kar ogroža varnost osebja in opreme .





Potrdite jedrne parametre: moč in hitrost sta izhodišče

Moč: Koliko moči (KW ali HP) potrebuje vaša oprema? To je osnova za izbiro motorja in prvotno uokvirjanje območja velikosti okvirja . na primer 7 . 5KW obremenitev ventilatorja in 7,5kW obremenitev drobilnika ima lahko zaradi različnih lastnosti obremenitve zelo različne končne izbire.

Hitrost: Koliko hitrosti (RPM) potrebuje oprema? To določa število polov motorja (2 polovici približno 3000 vrtljajev, 4 polov približno 1500rpm itd. .) .

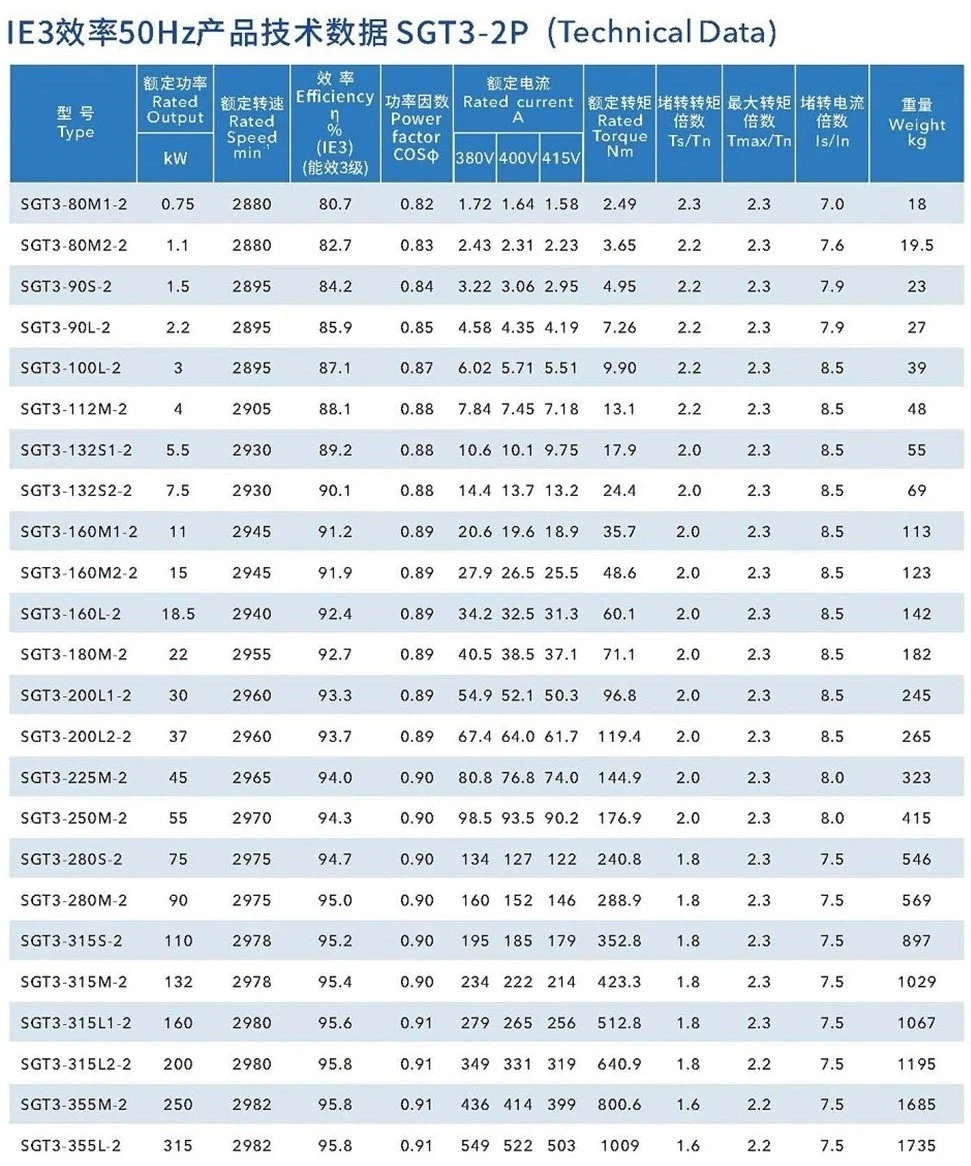

📊 Referenčni goljufijski list:

Range (KW)	Skupne velikosti okvirja (primeri)
0.75 - 2.2	80, 90
3.0 - 7.5	100, 112
11 - 18.5	132
22 - 45	160, 180
55 - 90	200, 225



Natančno se ujemajo z montažnim vmesnikom: to je temeljna vrednost velikosti okvirja



Način pritrditve:Najpogosteje uporabljeni so B3 (pritrditev stopala), B5 (pritrditev prirobnice) ali B35 (stopala + prirobnica) . Prepričajte se, da izbrana velikost okvirja motorja podpira način namestitve, rezervirana za vašo opremo!



Razdalja z luknjami in višina središča gredi:Izmerite natančno razdaljo (vzdolžno in vodoravno) luknje za pritrditev na osnovi opreme in višino od središča gredi do osnovne ravnine . Ti podatki morajo biti popolnoma enaki vrednostim, ki jih določa velikost okvirja motorja .



Velikost podaljška gredi:Premer, dolžina in velikost ključev motorja se morajo popolnoma ujemati s sklopko ali jermenico na vaši opremi .

Razmislite o delovnem okolju in značilnostih obremenitve: Motor naredite bolj "kompetenten" .



Vrsta obremenitve:Je to ventilator in vodna črpalka (kvadratna obremenitev navora)? Ali transportni trak, drobilnik (stalen navor ali celo velik začetek obremenitve)? Za veliko obremenitev ali pogoste začetne aplikacije boste morda morali izbrati motor z večjo velikostjo okvirja, da zagotovite močnejšo mehansko strukturo in zmogljivost odvajanja toplote, da zagotovite trajnost .



Temperatura in prezračevanje okolice:Visoko temperaturo ali zaprto okolje bo izzvalo zmogljivost odvajanja toplote . Če je okolje ostro, razmislite o izbiri motorja z večjo velikostjo okvirja (večje območje odvajanja toplote) ali višjo zaščitno raven (na primer IP55/IP56) .



Raven energetske učinkovitosti:Iščete varčevanje z energijo? Motorji z visoko učinkovitostjo, kot sta IE3 ali IE4



Opozorilo v industriji bolečine v industriji: 90% napak pri izbiri izvira iz tega!



"Moč je dovolj":Oglejte si samo ujemanje moči, ignorirajte značilnosti obremenitve (na primer zagon težke obremenitve je premajhno) ali zahteve za odvajanje toplote (visoko temperaturno okolje je premajhno), kar ima za posledico, da se je motorična preobremenila ali močno zmanjšala življenjsko dobo .



"Skoraj je dovolj":Velikost namestitve ni natančno izmerjena ali izbrana z "občutkom", rezultat pa je, da je položaj luknje na mestu nekaj milimetrov in je ni mogoče namestiti, pri čemer zamuja gradbeno obdobje .



Ignorirajte nadgradnje energetske učinkovitosti:Pri zamenjavi starega motorja je lahko nov motor z visoko učinkovitostjo nekoliko večji od starega motorja na isti moči (številka okvirja je lahko drugačna) in je kupljen brez preverjanja namestitvenega prostora in vmesnika .





Sivo visokozmogljiva serija motoričnih izdelkov:Ponujamo celoten obseg učinkovitih in zanesljivih trifaznih asinhronih motorjev za različne velikosti okvirja:

• Odlična energetska učinkovitost:Glavni izdelki ustrezajo IE3 Ultra-High učinkovitosti, nekateri modeli pa podpirajo IE4 Ultra-High učinkovitost, ki znatno zmanjša dolgoročne stroške električne energije . dejanski podatki, ki kažejo, da lahko v primerjavi z navadnimi motorji IE2, 6000 ur letnega delovanja, prihrani do 15% električne energije .}}}}}}
• Trden in trpežen:Optimizirana struktura litega železa (za skupne okvirje, kot so 80-225), notranja ojačana podpora, učinkovito zavirajo vibracijo in hrup ter povečajo življenjsko dobo ležajev za več kot 30% (na podlagi povprečnega testa za primerjavo v industriji) .
• Široko prilagodljivo:Izdelano strogo v skladu s standardi IEC, da se zagotovi dimenzijska združljivost, popolna zamenjava za iste motorje okvirja glavnih blagovnih znamk doma in v tujini .
• Prilagodljiva prilagoditev:Posebna napetost? Posebna frekvenca? Posebna stopnja zaščite (IP55/IP65) ali raven izolacije (ocena F)? Podpiramo prilagoditev, da ustreza vašim edinstvenim potrebam .

Pričevanja strank:

"Včasih sem skrbel za napačno velikost in zapoznelo proizvodnjo . Uporabil sem spletna orodja vašega podjetja in priporočeni 132 Frame IE3 Motor, da sem nadomestil staro opremo . ne le, da je bila popolnoma nameščena, ampak je tudi bolj gladko in tiho tekel in prihranil skoraj 80, 000 v električni energiji v električni energiji." - MR . Zhang, upravitelj opreme obrata za predelavo hrane
